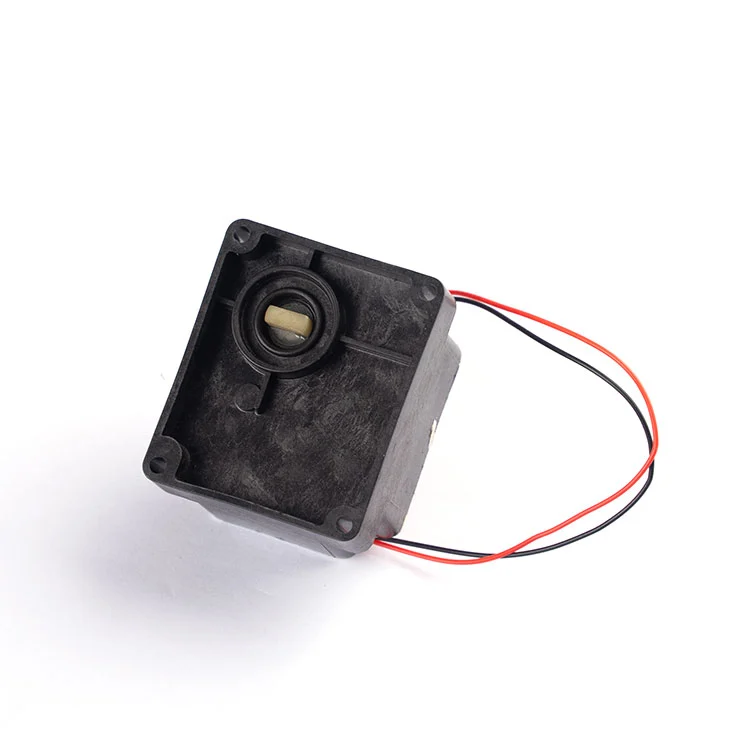

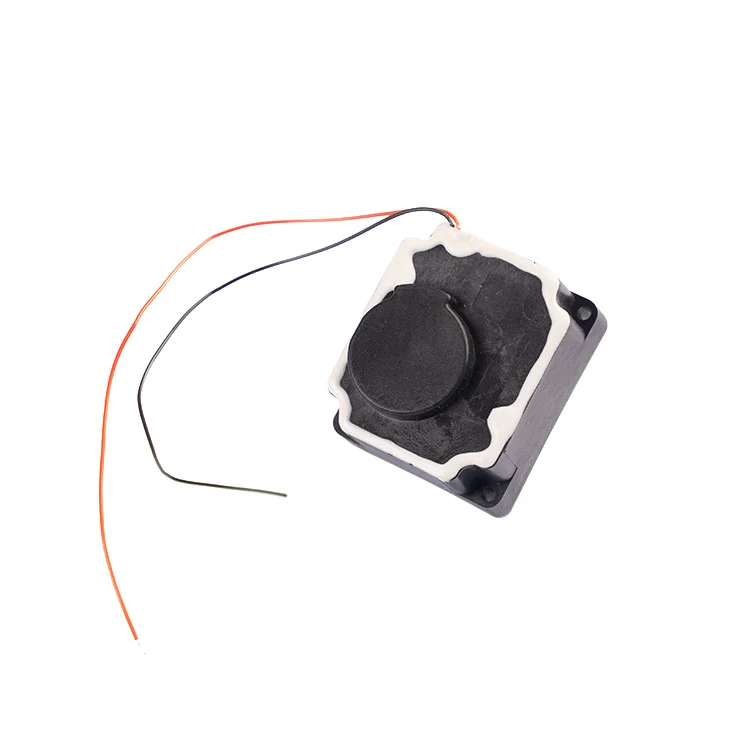

Vodotěsný převodový motor stejnosměrného měřiče je vysoce výkonný miniaturní stejnosměrný převodový motor, účelově zkonstruovaný jako hlavní hnací aktuátor pro inteligentní systémy měření vody. S optimalizovanou strukturou převodů a krytím IP66 poskytuje spolehlivý provoz s nízkým výkonem, rychlé ovládání ventilů a stabilní výkon ve vlhkém pracovním prostředí vystaveném vodě.
• Chytré vodoměry řízené bytovými ventily
• Systémy dálkového automatického odečtu měřičů malého kalibru (AMR).
• Vodoměrné motorické ventily DN15–DN20
• Miniaturní pohony kapalinových regulačních ventilů
Všechny parametry jsou testovány při standardní okolní teplotě (23 °C) při jmenovitém provozním napětí 3,6 V DC, pokud není uvedeno jinak.
| Položka parametru | Standardní hodnota a poznámky |
| Jmenovité provozní napětí | 3,6 V DC |
| Povolený rozsah provozního napětí | 2,5 V – 5 V DC Poznámka: Vyšší vstupní napětí v tomto rozsahu poskytuje vyšší výstupní moment, ale zkracuje životnost jednotky. |
| Provozní proud naprázdno (při jmenovitém napětí) | ≤ 35 mA |
| Proud se zablokovaným rotorem (při jmenovitém napětí) | Přibl. 470 mA (pro motor řady 300) |
| Jmenovitý výstupní moment (při jmenovitém napětí) | ≥ 1,5 N·m |
| Doba aktivace ventilu 90° (čtvrtotáčkový) (při jmenovitém napětí) | ≤ 8 s |
| Standardní převodový poměr | 2000:1 |
| Hodnocení ochrany proti vniknutí (IP). | IP66 |
| Číslo drátu | Barva drátu | Definice základní funkce |
| 1 | Modrý | Signál spínače polohy uzavření ventilu |
| 2 | Bílý | Společná svorka (COM) pro signály v poloze |
| 3 | Žluť | Signál spínače polohy otevřený ventil |
| 4 | Černý | Záporný pól stejnosměrného napájení (-) |
| 5 | Červený | Kladný pól stejnosměrného napájení (+) |
Poznámka: Pořadí drátů, barevné kódování, délka drátu a průřez drátu lze plně přizpůsobit podle specifických požadavků zákazníka.
Otázka: S jakými rozměry potrubí a ventilů je KY-30 kompatibilní?
Odpověď: Optimalizovaný převodovým poměrem 2000:1 a výstupním kroutícím momentem ≥1,5 N·m je KY-30 dokonale sladěn s bytovými inteligentními vodoměry DN15 a DN20, stejně jako s dalšími motorizovanými kapalinovými regulačními ventily malého kalibru.
Otázka: Jakou skutečnou ochranu poskytuje stupeň krytí IP66?
A: Stupeň krytí IP66 znamená, že jednotka je plně prachotěsná a odolná proti vysokotlakému proudu vody z jakéhokoli směru. Je navržen pro dlouhodobý stabilní provoz ve vlhkém, vodě vystaveném pracovním prostředí chytrých vodoměrů, účinně zabraňuje vnikání prachu a vody k poškození vnitřních součástí.
Otázka: Lze přizpůsobit pořadí vodičů a specifikace vodičů?
A: Ano. Podporujeme úplné přizpůsobení pořadí vodičů, barevného kódování, délky vodiče, průřezu vodiče a typu konektoru, aby plně odpovídaly vašim specifickým požadavkům na montáž, instalaci a řídicí systém.
1.
Otázka: Jaký napájecí zdroj je doporučen pro KY-30?
A: Jmenovité provozní napětí je 3,6 V DC, s povoleným pracovním rozsahem 2,5 V až 5 V DC. Pro vyvážení výstupního výkonu, nízké spotřeby energie a dlouhé životnosti doporučujeme stabilní 3,6V lithiové bateriové napájení.
Otázka: Je tento motor kompatibilní s běžnými řídicími systémy inteligentních vodoměrů?
A: Ano. Vodotěsný převodový motor stejnosměrného měřiče využívá univerzální design s mikrovýkonem a standardní výstup signálu v poloze, který je vysoce kompatibilní s většinou běžných řídicích desek inteligentních vodoměrů a systémů dálkového odečtu měřičů (AMR).
