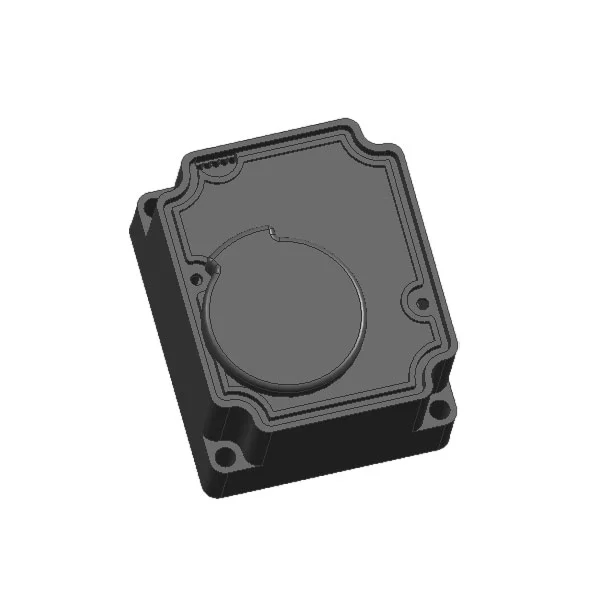

Nízkohlučný převodový motor vodoměru

Hlavní aplikace

Tento převodový motor vodoměru s nízkou hlučností je speciálně navržen pro inteligentní systémy měření vody s hlavními aplikačními scénáři, včetně:

• Bezdrátové bytové chytré vodoměry

• Předplacené inteligentní vodoměry ovládané ventilem

• Systémy dálkového automatického odečtu měřičů (AMR).

• Motorové ventily pro vodoměrné potrubí DN15–DN50

Technické specifikace

Pokud není uvedeno jinak, všechny parametry pro nízkohlučný převodový motor vodoměru používaný ve vodoměrech jsou testovány při standardní okolní teplotě (23°C) a jmenovitém provozním napětí.

1. Jmenovité provozní napětí: 3,6 V DC

2. Povolený rozsah provozního napětí: 2,5 V – 5 V DC Poznámka: V rámci povoleného rozsahu vyšší vstupní napětí poskytuje vyšší výstupní krouticí moment, ale zkracuje životnost pohonu.

3. Provozní proud naprázdno při jmenovitém napětí: ≤ 25 mA

4. Proud se zablokovaným rotorem při jmenovitém napětí: ≤ 450 mA (pro motor řady 300)

5. Jmenovitý výstupní moment:

o ≥ 1,8 N·m (v souladu s převodovým poměrem 2400:1)

o ≥ 2,7 N·m (v souladu s převodovým poměrem 3700:1)

6. Doba aktivace ventilu o 90° (čtvrt otáčky):

o ≤ 10 s (v souladu s převodovým poměrem 2400:1)

o ≤ 16 s (v souladu s převodovým poměrem 3700:1)

7. Standardní možnosti převodového poměru převodu: 2400:1, 3700:1

8. Definice posloupnosti vodičů (WSD)

Ochrana proti vniknutí (IP) Stupeň ochrany: IP67 Poznámka: IP67 prachotěsnosti a ochrany proti ponoření do vody je dosaženo pouze tehdy, když je pohon správně smontován a pevně připevněn k odpovídajícímu utěsněnému pouzdru vodoměru.

Často kladené otázky (FAQ)

Otázka: S jakými rozměry potrubí je kompatibilní pohon KY-59?

Odpověď: Nízkohlučný převodový motor vodoměru je navržen pro vodoměrné ventily DN15 až DN50 se dvěma možnostmi převodového poměru, aby odpovídal různým požadavkům na krouticí moment pro různé průměry potrubí a pracovní podmínky.

Otázka: Lze přizpůsobit pořadí vodičů a specifikace vodičů?

A: Ano. Podporujeme úplné přizpůsobení pořadí vodičů, barevného kódování, délky vodičů a průřezu vodičů tak, aby vyhovovaly vašim specifickým požadavkům na montáž, instalaci a řídicí systém.

Otázka: Podporuje stupeň krytí IP67 dlouhodobý provoz pod vodou?

A: Standardní krytí IP67 zajišťuje, že jednotka je prachotěsná a odolná vůči dočasnému ponoření do 1 m vody po dobu 30 minut. Pro dlouhodobý provoz ponořený v pracovních scénářích vodoměru musí být správně smontován s odpovídajícím utěsněným pouzdrem vodoměru, aby byla zachována stabilní ochrana.

Otázka: Jaký napájecí zdroj je doporučen pro KY-59?

A: Jmenovité provozní napětí je 3,6 V DC, s povoleným pracovním rozsahem 2,5 V až 5 V DC. Pro vyvážení točivého momentu, nízké spotřeby energie a dlouhé životnosti doporučujeme používat stabilní 3,6V lithiový bateriový zdroj.

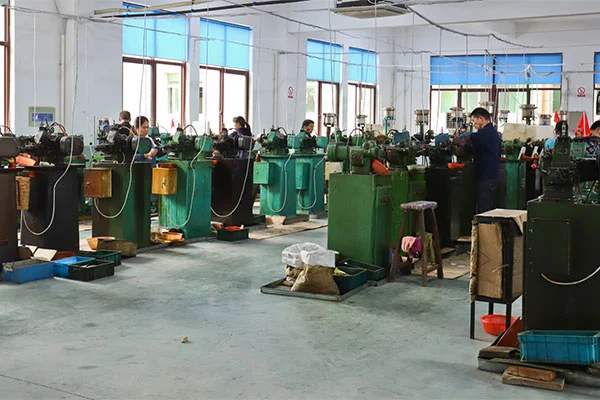

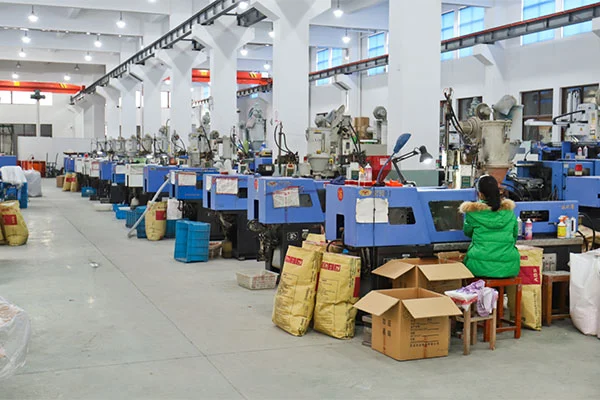

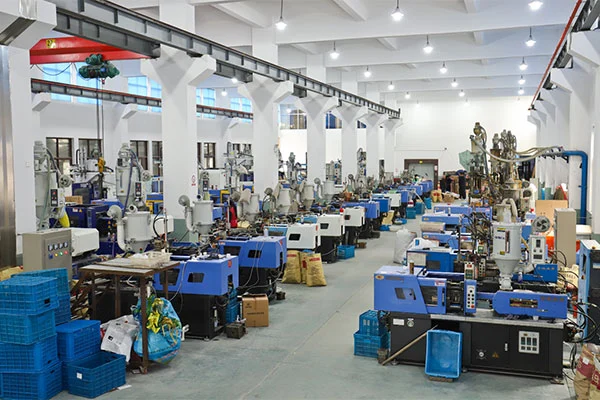

Naše společnost
