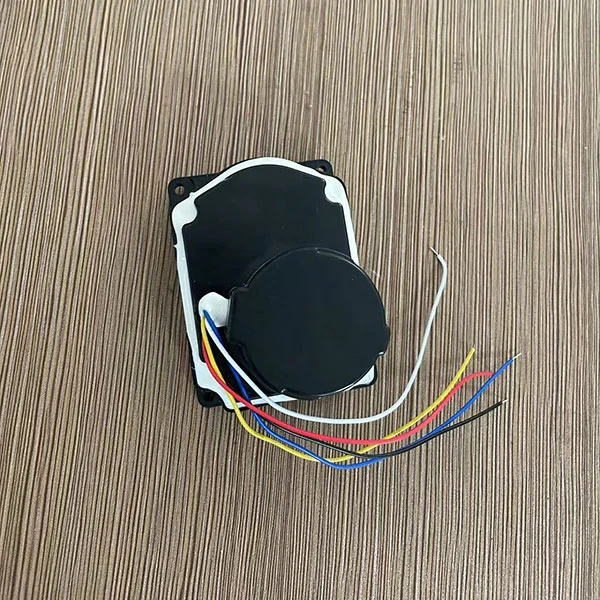

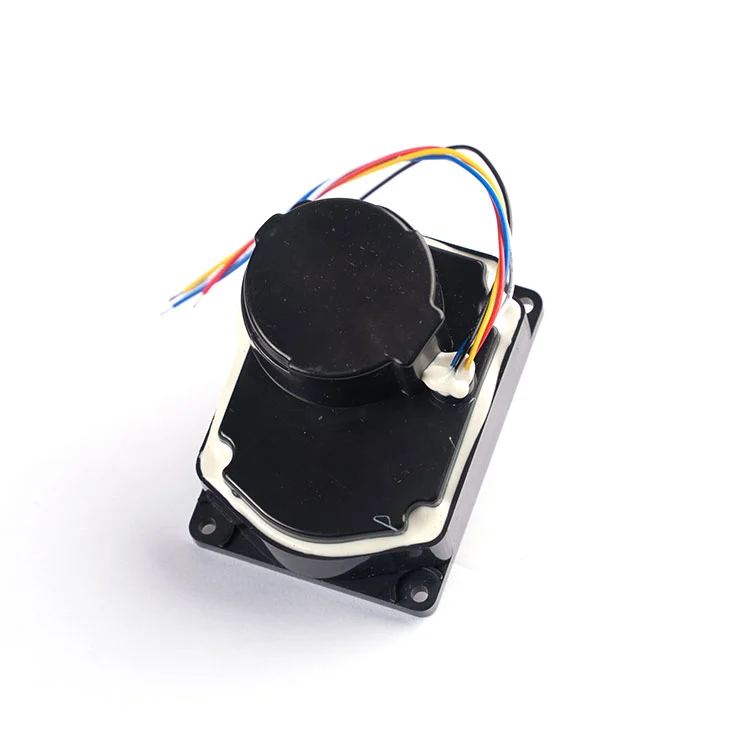

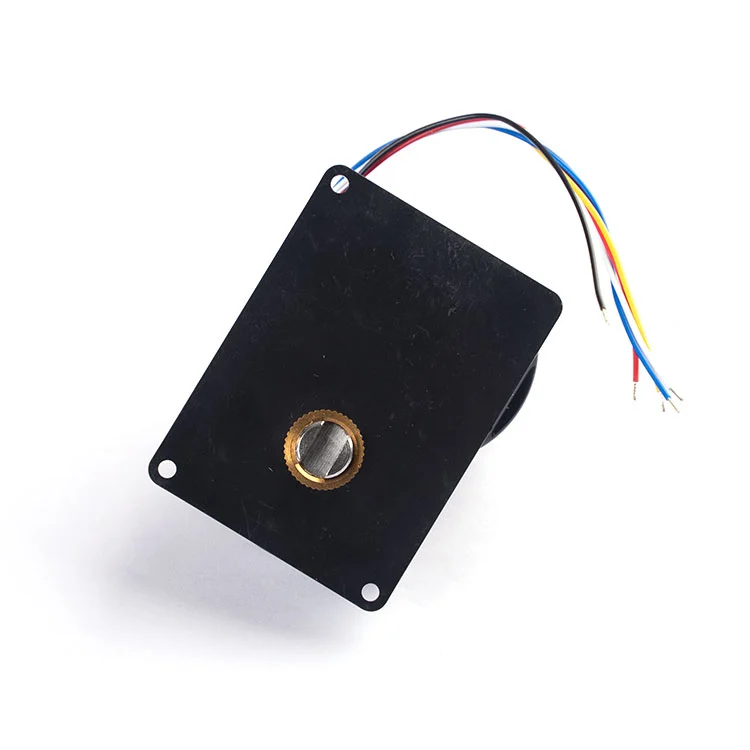

Pohon ventilu motoru s převodovkou vodoměru

Pohon s jedním spínačem vodoměru je specializovaný, vysoce přesný ovládací prvek navržený výhradně pro inteligentní rezidenční a komerční vodoměrné systémy, sloužící jako základní zařízení pro dálkové ovládání ventilů. Na rozdíl od univerzálních pohonů je tento model přizpůsoben jedinečným provozním požadavkům inteligentních vodoměrů, přičemž jeho hlavní funkcí je stabilně ovládat stav zapnutí a vypnutí vodoměrných ventilů na dálku, čímž pokládá pevný základ pro základní funkce inteligentního měření vody včetně správy záloh, dálkového ovládání ventilů, správy oprávnění uživatele a nouzového odpojení vody.

Tento vyhrazený pohon využívá vícestupňovou přesnou strukturu redukce převodů, která účinně snižuje provozní rychlost vestavěného malého vysoce účinného motoru a současně výrazně zesiluje jeho výstupní točivý moment; s dostatečným a stabilním výstupním kroutícím momentem může plynule pohánět vodoměrný ventil tak, aby se otáčel na místě, dosahovat rychlého a spolehlivého otevírání a zavírání ventilu bez zaseknutí nebo nedostatečné síly, což zajišťuje dlouhodobé stabilní propojení se systémem chytrého vodoměru.

Technické parametry

Definice elektroinstalace

• Modrá:Signál koncového spínače otevřeného ventilu

• Bílá:Společná svorka pro limitní signály

• Žlutá:Zavřete signál koncového spínače ventilu

• Černá:Kladný pól (+)

• Červená:Záporný pól (–)

Poznámka:Funkce omezení otevření/zavření mohou být obráceny v důsledku různých směrů instalace; uživatelé musí potvrdit podle skutečných podmínek instalace.

Základní funkce a hodnota aplikace

Díky vysokému vodotěsnému výkonu IP67 a designu s ultranízkou spotřebou energie tento pohon podporuje dlouhodobý stabilní provoz ve vlhkém a venkovním prostředí vodoměrů. Vysoký redukční poměr 7200:1 přináší silný výstupní točivý moment, který může stabilně pohánět velkorážní tělesa ventilů.

Jako spolehlivá řídicí komponenta pro inteligentní vodoměry s velkým průměrem je pohon vodního ventilu s ozubeným převodem široce používán ve vodoměrech městské potrubní sítě, průmyslovém měření vody a velkoprůtokových systémech zásobování vodou v domácnostech, s vysokou stabilitou a dlouhou životností.

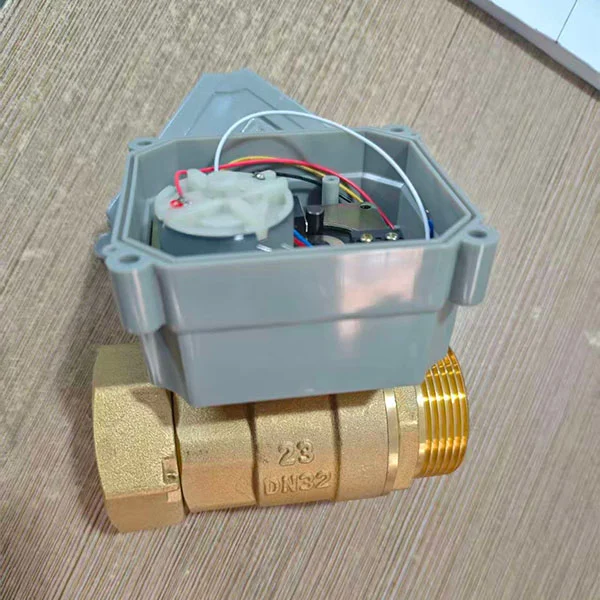

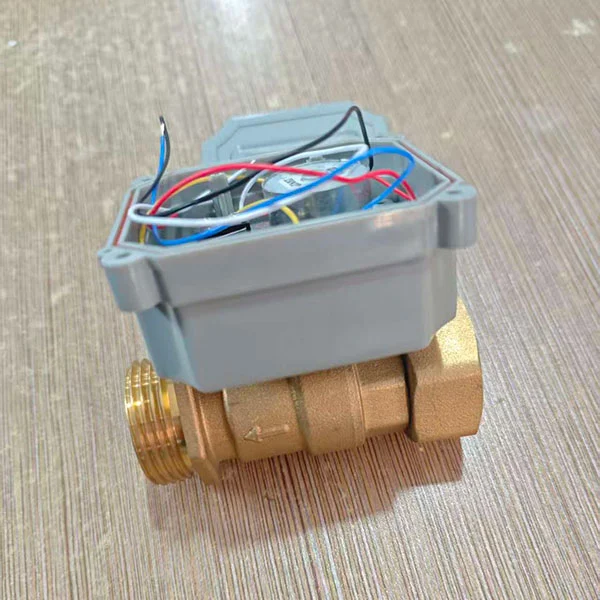

Schéma provozu produktu
