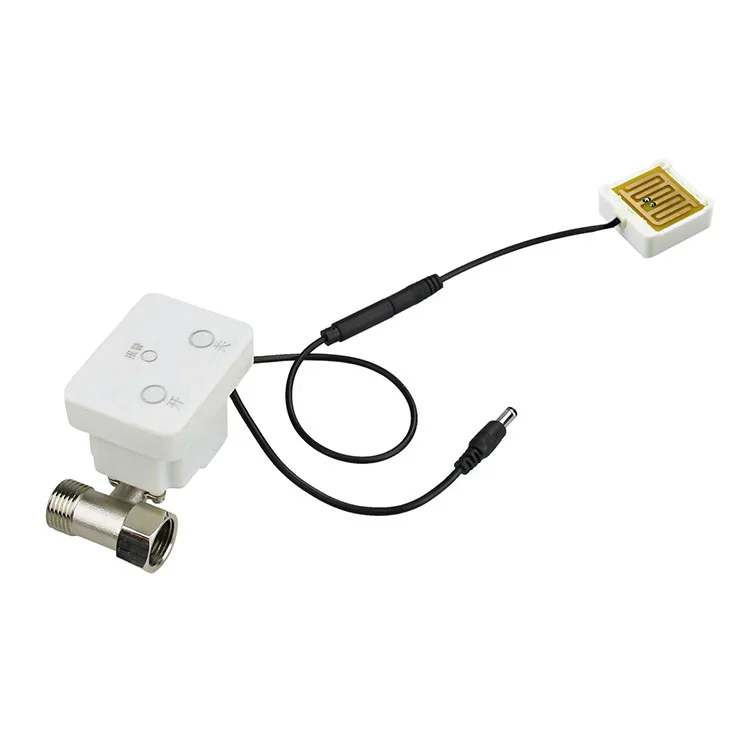

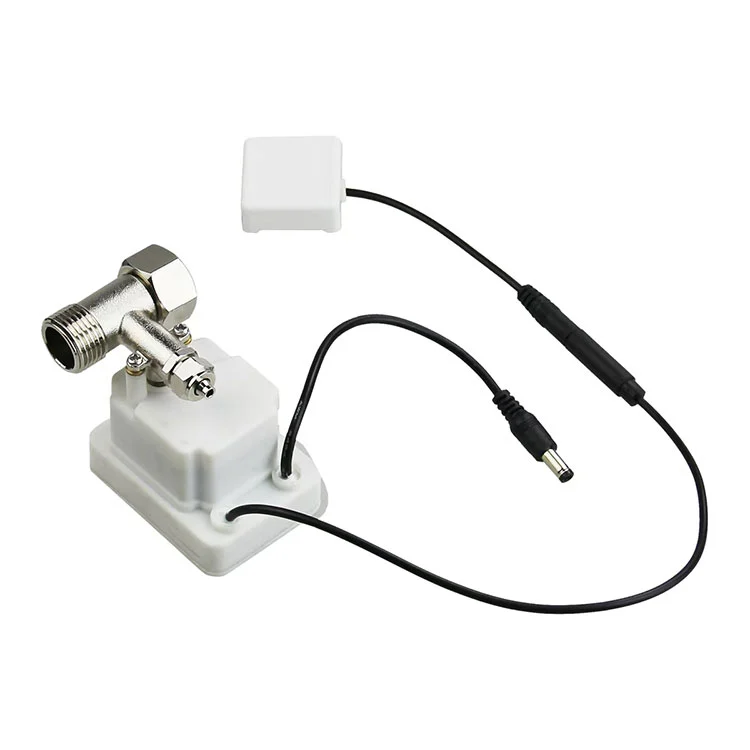

KY-KT-27 — 24V Ovladač čisticího ventilu vodoměru pro chytré vodoměry a systémy čištění.
≥1,8 N·m výstupní kroutící moment · 2400:1 obrobená redukce s kovovým ozubením · Kryt IP66 · ≤10 s odezva ventilu · ≤80 mA provozní proud · 450 mA proud se zablokovaným rotorem.
Podporuje elektrické dálkové ovládání a ruční nouzové ovládání. Kabel alarmu úniku spouští automatické uzavření ventilu a červený indikátor na kontaktu s vodou. Určeno pro ventilové plošiny DN15–DN20.
Přizpůsobení OEM: napětí, délka kabelu a konektor, logika ovládání, úroveň točivého momentu, značka a balení. Standardní MOQ od 500 ks; dodací lhůta 15–25 pracovních dnů po schválení vzorku.Zašlete specifikaci ventilu pro odpovídající cenovou nabídku.
Pokud získáváte pohony ventilů pro chytré vodoměry, systémy čištění nebo regulaci objemu potrubí s malým průměrem, KY-KT-27 je zkonstruován pro jeden účel: spolehlivě zavírat a otevírat ventily na příkaz, cyklus po cyklu, aniž by se přidala zátěž na údržbu vašeho produktu nebo projektu.
Kaiye vyrábí vodoměrné pohony od brzkého přijetí inteligentního měření s roční kapacitou pohonů10 milionů sada více než 30 let zkušeností s výrobou hardwaru a regulačních ventilů. KY-KT-27 je součástí této objemově ověřené platformy – navržené pro integraci OEM, konzistenci dávek a předvídatelné dodací lhůty.
Toto není zástupný symbol katalogu. Níže naleznete skutečné pracovní parametry, montážní a kabelážní logiku, limity nákupu a technické otázky, které si váš technický tým položí před schválením vzorku.
Většina poruch ventilů inteligentních měřičů nepochází z elektroniky. Jsou způsobeny nedostatečným kroutícím momentem na starých ventilech, selháním těsnění ve vlhkých měřičích nebo konfigurací kabeláže, která neodpovídá platformě měřiče. KY-KT-27 řeší tyto tři body selhání přímo.
Pohon je dimenzován na ≥1,8 N·m prostřednictvím kovové převodové redukce 2400:1 a je dimenzován pro vodoměrné ventily DN15 a DN20. Kovová ozubená kola jsou obrobená, nesintrovaná, což zachovává točivý moment při dlouhém cyklování a snižuje riziko vytržení zubů při zablokování.
Elektroměry jsou vlhké, občas ponořené a vystavené kondenzaci. Kryt IP66 chrání hnací ústrojí a řídicí elektroniku a umožňuje, aby pohon zůstal funkční ve venkovních jímkách, rozvodných skříních a krytech čisticích zařízení.
Když volitelný kabel alarmu úniku vody detekuje kontakt s vodou, pohon automaticky uzavře ventil a aktivuje červený indikátor. Jedná se o pevně zapojenou bezpečnostní odezvu, která funguje nezávisle na elektronice elektroměru předřazeného elektroměru a snižuje závislost na zásahu firmwaru.
Instalační týmy musí ventil obsluhovat před připojením napájení a pracovníci údržby potřebují způsob, jak ventil během servisu otevřít nebo zavřít. KY-KT-27 podporuje ruční nouzové ovládání spolu s elektrickým dálkovým ovládáním, takže ventil nikdy neuvízne.
Níže uvedená tabulka odráží standardní konfiguraci KY-KT-27. Pokud vaše platforma měřiče pracuje na jiném napětí, křivce točivého momentu nebo konvenci zapojení, lze tyto parametry upravit během kontroly OEM.
| Parametr | Standardní hodnota | Poznámka k nákupu |
|---|---|---|
| Model | KY-KT-27 | Potvrďte kód modelu na ukázce a datovém listu |
| Jmenovité napětí | 24 V DC | Provozní rozsah 23–25 V; potvrdit kompatibilitu s elektroměrem |
| Provozní proud | ≤80 mA | Rozpočet na špičkový proud během pohybu ventilu, nejen v pohotovostním režimu |
| Proud se zablokovaným rotorem | 450 mA | Užitečné pro dimenzování budiče a ochranného obvodu |
| Výstupní točivý moment | ≥1,8 N·m | Měřeno při jmenovitém napětí; potvrďte proti momentu sedla ventilu |
| Redukční poměr | 2400:1 | Vhodné pro ventilovou platformu DN15–DN20 |
| Doba odezvy ventilu | ≤10 s | Otevření-zavření nebo uzavření-otevření při jmenovitém napětí |
| Hodnocení voděodolnosti | IP66 | Vhodné pro vlhké, stříkající a venkovní měřiče |
| Elektroinstalace | Napájecí kabel + kabel alarmu úniku | Délku kabelu, typ konektoru a barvu drátu lze přizpůsobit |
Pokud vaše aplikace běží na 3,6 V, 5 V nebo 12 V nebo vyžaduje jinou úroveň točivého momentu, může technický tým společnosti Kaiye přezkoumat zatížení ventilu a navrhnout přizpůsobenou konfiguraci pohonu, místo aby vnucoval standardní SKU nekompatibilní platformu ventilů.
Pro zákazníky OEM je pohon pouze tak dobrý, jak dobře pasuje s pouzdrem měřiče, vřetenem ventilu a řídicí deskou. KY-KT-27 používá kompaktní integrovaný obrys určený pro prostorově omezené skříně inteligentních elektroměrů se schématem zapojení, které odděluje napájení od obvodu detekce úniku.
Elektrické rozvody.Pohon je napájen speciálním kabelem. Obvod pohonu by měl být dimenzován na proud zablokovaného rotoru 450 mA, i když je normální provozní proud ≤ 80 mA, protože sedlo ventilu může krátkodobě vyžadovat vyšší proud. Ochrana proti přepólování na desce měřiče se doporučuje, pokud je akční člen vyměnitelný na místě.
Elektroinstalace alarmu úniku.Svodový kabel je samostatný vstup. Když snímací kabel detekuje kontakt s vodou, pohon zavře ventil a spustí červený indikátor alarmu. S tímto obvodem by se mělo zacházet jako s bezpečnostním vstupem, nikoli s měřicím signálem, a měl by zůstat nezávislý na komunikačním modulu, aby porucha komunikace neznemožnila uzavření spouštěné únikem.
Montážní rozhraní.Pohon je navržen kolem dříku ventilu a montážního vzoru použitého na tělesech ventilů inteligentních měřidel DN15–DN20. Před uvolněním objemu by kupující měli potvrdit čtverec stonku, rozteč montážních otvorů a orientaci ovladače uvnitř krytu měřiče. Kaiye může dodat vzorek pro kontrolu mechanického lícování před zadáním výrobní zakázky.
Pokud získáváte také pouzdro měřiče nebo kompletní sestavu ventilu, lze pohon zkontrolovat společně splášť vodoměrua těleso ventilu pro snížení nesouladu rozhraní při montáži.
Pohon je umístěn pro ovládání ventilů s malým průměrem, kde záleží na elektrickém dálkovém ovládání a bezpečném uzavření více než na vysokorychlostním ovládání. Mezi typické objemové aplikace patří:
Vzdálené otevírání/zavírání pro kontrolu fakturace, správu nedoplatků a reakci na úniky v bytových domech a obytných účtech spravovaných službami.
Automatické vypínání při detekci netěsností, ovládání hladiny v nádrži a provozu ventilu s filtračním cyklem v místě použití a komerčním čisticím zařízení.
Dávková instalace při renovaci starých komunit, vodním hospodářství kampusů a dílčích měřeních v průmyslových zónách, kde jsou pohony pořizovány ve čtyř- nebo pětimístném množství.
Dodávka pohonu výrobcům vodoměrů a prodejnám automatizace ventilů, které integrují pohon do svého vlastního měřiče nebo ventilového produktu před odesláním do společnosti.
Vzhledem k tomu, že aktuátor je součástí širší platformy vodoměrných komponent společnosti Kaiye, mohou kupující, kteří získávají více komponent, upevnit kvalifikaci a logistiku. Pokud váš projekt vyžaduje také bezdrátovou komunikaci na úrovni měřiče, je aktuátor navržen tak, aby fungoval společně s Kaiye'sbezdrátový vodoměrplatforma, kde se ovládání ventilů a dálkový přenos dat považují za jeden systém spíše než za dvě samostatně kvalifikované části.

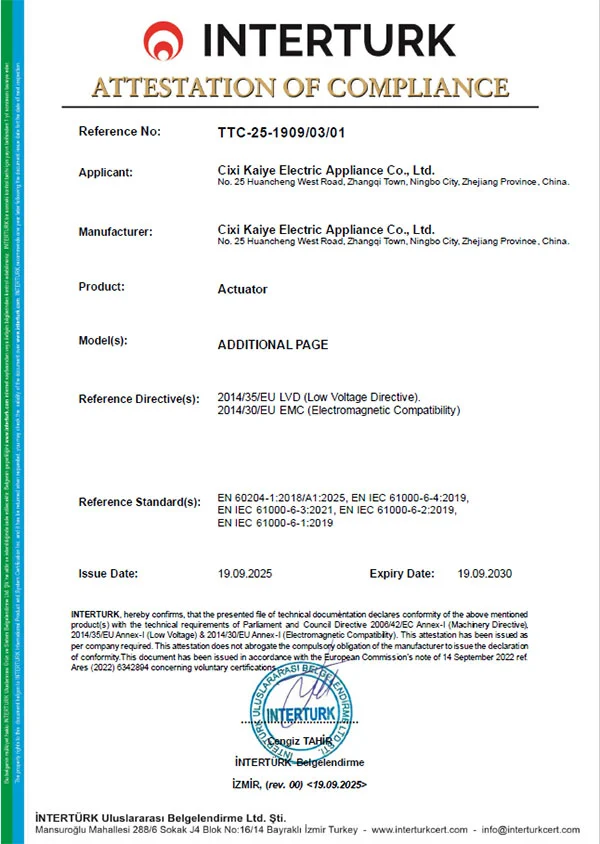

Pro B2B nákupčí by „výrobce“ měl znamenat řízení procesu, ne jen obchodní společnost s katalogem. Kaiye provozuje systém kvality ISO 9001, provozuje automatizovanou výrobu sestav pohonů a více než dvě desetiletí vyrábí vodoměrné pohony. KY-KT-27 těží z této výrobní základny třemi konkrétními způsoby:
Konzistence šarže.Kovová ozubená kola jsou obráběna na kontrolované rozměry. Automatizovaná montáž snižuje odchylky mezi jednotlivými jednotkami v záběru ozubených kol, výstupním krouticím momentu a době odezvy – což je kritické, když instalujete tisíce pohonů v rámci projektu.
Vstupní kontrola a závěrečný test.Standardní výroba zahrnuje funkční kontroly odběru proudu, doby odezvy a zdvihu ventilu. Kupující si mohou vyžádat protokol o kontrole a plán odběru vzorků před zadáním objemové objednávky.
Sledovatelnost.Kód modelu, výrobní šarže a záznamy o zkouškách jsou uchovány, takže pokud se objeví problém v terénu, lze postiženou populaci izolovat, spíše než považovat každý aktuátor v projektu za podezřelý. Další informace o výrobní základně a systému kvality společnosti Kaiye naleznete naprofil společnosti a výrobní přehled.
KY-KT-27 je k dispozici jako standardní jednotka, ale standardní neznamená pevná. Pro nákupčí OEM a projektů jsou po technické kontrole běžně přizpůsobeny následující položky:
Napětí a logika pohonu.Pokud vaše deska měřiče dodává 3,6 V, 5 V nebo 12 V místo 24 V, lze pohon akčního členu zkontrolovat a sladit. Polaritu řídicího signálu a logiku otevření/zavření lze také sladit s vaší deskou.
Kabel a konektor.Délku kabelu, průřez vodiče, kód barvy a typ konektoru lze specifikovat tak, aby odpovídaly krytu měřiče a montážnímu přípravku.
Točivý moment a převodový poměr.Pro ventily s vyšším momentem sedla nebo jinou geometrií vřetene může být vhodnější alternativní převodový poměr nebo stupeň motoru než standardní konfigurace 2400:1.
Branding a balení.Pro objemové objednávky je k dispozici soukromé značení, neutrální balení a projektové značení.
Typické MOQ pro standardní konfiguraci začíná na 500 kusech; přizpůsobené napětí, kabel nebo značka mohou vyžadovat vyšší MOQ a krok schválení vzorku. Dodací lhůta pro standardní jednotky je obecně 15–25 pracovních dnů po potvrzení objednávky a vzorku, v závislosti na množství objednávky a dostupnosti komponent. Konečné MOQ a dodací lhůta jsou potvrzeny v nabídce.
Jaké je minimální množství objednávky?
Standardní konfigurace začíná na 500 kusech. Přizpůsobené napětí, kabel, konektor nebo značka mohou vyžadovat vyšší MOQ a krok schválení vzorku.
Lze aktuátor přizpůsobit pro 3,6V, 5V nebo 12V?
Ano. Standardní jednotkou je 24V DC, ale pohon lze po technickém vyhodnocení zkontrolovat a přizpůsobit systémům 3,6V, 5V nebo 12V.
Jaká je dodací lhůta?
Standardní jednotky jsou obecně 15–25 pracovních dnů po potvrzení objednávky a vzorku, v závislosti na množství objednávky a dostupnosti komponent.
Uzavře ventil automaticky při úniku vody?
Ano, když kabel alarmu úniku detekuje kontakt s vodou, pohon uzavře ventil a aktivuje červený indikátor alarmu.
