Bezdrátový aktuátor 3,6V vodoměru pro chytré vodoměry DN15–DN25.
Bezdrátové 2,0 mm 5kolíkové připojení plug-and-play, žádné svařování kabelů. 3,6V DC · 2,5–5V provozuschopné · duální redukce: 2400:1 pro DN15–DN20, 3700:1 pro DN25 · ≥1,8–2,7 N·m kroutící moment · ≤25 mA provozní proud · 450 mA · proud se zamčeným rotorem 07 · 16 s otevřeným IP07 · 16 s16
Navrženo pro automatizovanou montáž měřičů a bateriově napájené platformy inteligentních měřičů. Funkce a sekvence pinů lze přizpůsobit.
OEM definice pinů, konektor a přizpůsobení značky. MOQ a dodací lhůta potvrzena v nabídce.Odešlete specifikace platformy měřiče pro odpovídající cenovou nabídku.
Pokud získáváte akční členy pro výrobní linku inteligentních vodoměrů, jsou otázky schválení předvídatelné: vyžaduje připojení svařování kabelů, udrží krouticí moment na starém ventilu a bude definice kolíku odpovídat vaší desce měřiče bez přepracování? Tento bezdrátový pohon je postaven na těchto třech omezeních.
Kaiye vyrábí vodoměrné pohony od brzkého přijetí inteligentního měření s roční kapacitou pohonů10 milionů sada více než 30 let zkušeností s výrobou hardwaru a regulačních ventilů. Tento bezdrátový pohon je součástí této objemově ověřené platformy – navržené pro integraci OEM, konzistenci dávek a předvídatelné dodací lhůty.
Níže naleznete srovnání připojení, pracovní parametry, definici pinů, limity nákupu a technické otázky, které si váš technický tým položí před schválením vzorku.

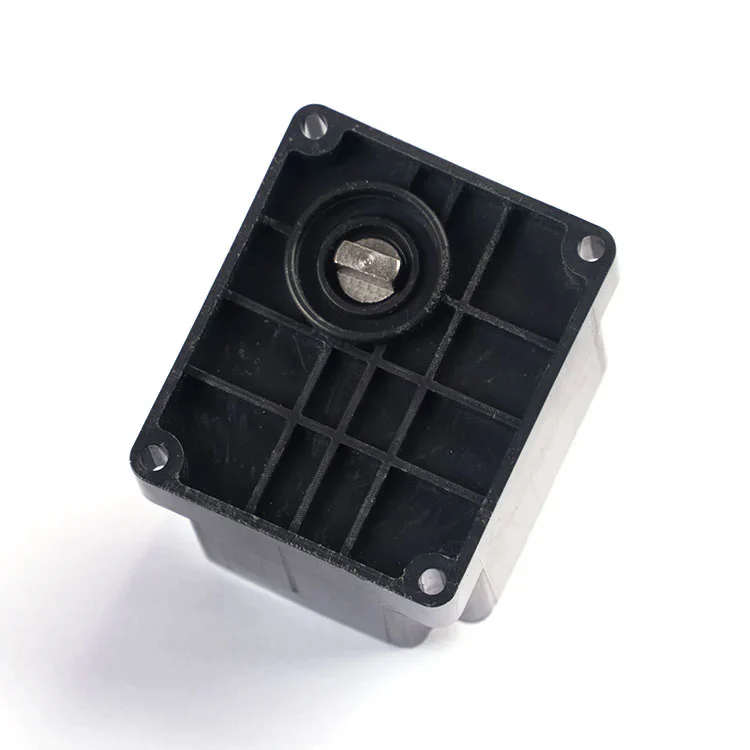

Zarovnejte 2,0 mm 5kolíkovou zástrčku se zásuvkou na desce měřiče a nasaďte pohon na dřík ventilu.
Zkontrolujte, zda je zástrčka zcela usazena a kolíkový kontakt je stabilní. Není potřeba žádné svařování kabelů.
Před uvolněním šarže zapněte napájení a ověřte odezvu otevření/zavření, odběr proudu a zdvih ventilu.
Níže uvedená tabulka uvádí standardní konfiguraci bezdrátového pohonu. Tam, kde vaše platforma měřiče pracuje na jiném napětí, křivce točivého momentu nebo definici pinu, lze tyto parametry přizpůsobit během kontroly OEM.
| Parametr | Standardní hodnota | Poznámka k nákupu |
|---|---|---|
| Jmenovité napětí | 3,6 V DC | Potvrďte kompatibilitu s baterií měřiče |
| Provozní rozsah napětí | 2,5–5 V DC | Vyšší napětí v rozsahu poskytuje větší točivý moment, ale zkracuje životnost |
| Provozní proud | ≤25 mA | Rozpočet na špičkový proud během pohybu ventilu, nejen v pohotovostním režimu |
| Proud se zablokovaným rotorem | Přibl. 450 mA (motor řady 300) | Užitečné pro dimenzování budiče a ochranného obvodu |
| Redukční poměr | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Přizpůsobte redukční poměr velikosti ventilu; nepoužívejte 2400:1 na DN25 |
| Výstupní točivý moment | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Potvrďte podle momentu sedla ventilu a velikosti potrubí |
| Čas otevření/zavření | ≤10 s (2400:1) ≤16 s (3700:1) |
Otevření-zavření nebo uzavření-otevření při jmenovitém napětí |
| Hodnocení voděodolnosti | IP67 | Prachotěsné a chráněné proti dočasnému ponoření |
| Spojení | 2,0 mm 5kolíkový plug-and-play, žádné svařování kabelů | Funkce a sekvence pinů lze přizpůsobit |
Pokud vaše měřicí deska používá jinou definici pinů nebo očekáváte jiný konektor, technický tým společnosti Kaiye může rozhraní zkontrolovat a navrhnout odpovídající konfiguraci, než aby do nekompatibilní desky vnucoval standardní zástrčku.

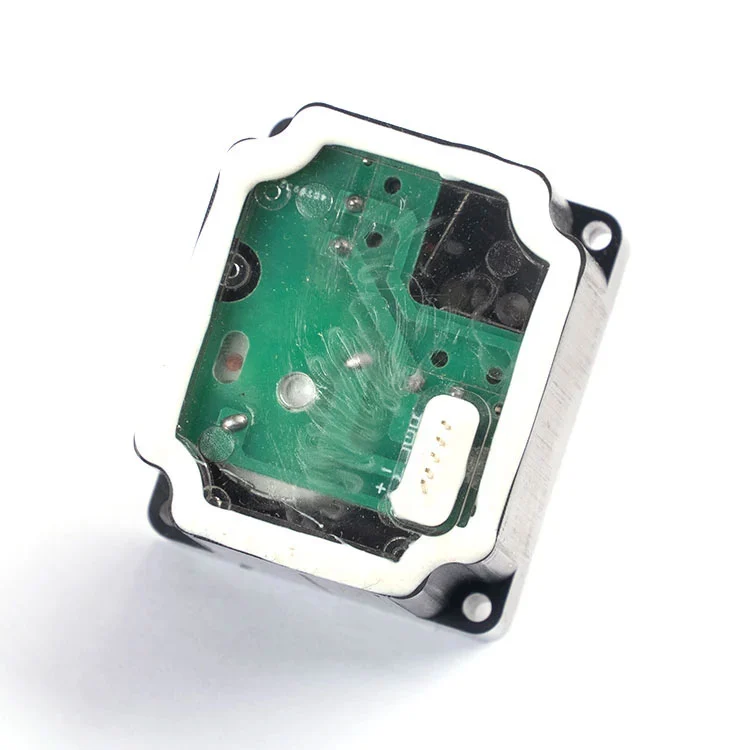

Pohon používá standardní 2,0 mm 5pinové rozhraní. Funkce a sekvence pinů lze přizpůsobit podle požadavků vašeho projektu.
| Číslo kolíku (2,0 mm) | Definice funkce pinu |
|---|---|
| I | Řídicí signál otevření ventilu |
| II | Common Terminal (COM) |
| III | Řídicí signál uzavření ventilu |
| IV | DC napájení kladné (+) |
| V | DC napájení záporné (-) |
Napájecí kolíky.Pin IV a V napájí motorový pohon. Obvod pohonu by měl být dimenzován pro proud zablokovaného rotoru 450 mA, i když je normální provozní proud ≤ 25 mA, protože sedlo ventilu může krátkodobě vyžadovat vyšší proud. Ochrana proti přepólování na desce měřiče se doporučuje, pokud je akční člen vyměnitelný na místě.
Ovládací kolíky.Pin I, II a III nese ovládání otevření/zavření a COM. S tímto obvodem by se mělo zacházet jako s řídicím vstupem, nikoli za napájecí vedení, a měl by zůstat nezávislý na komunikačním modulu, aby porucha komunikace neznemožnila ovládání ventilu.
Před uvolněním objemu by kupující měli potvrdit pořadí kolíků, orientaci zástrčky a polohu ovladače uvnitř krytu měřiče. Kaiye může dodat vzorek pro mechanickou a elektrickou kontrolu lícování před zadáním výrobní zakázky.
Pohon je umístěn pro platformy inteligentních měřičů, kde je více než vysokorychlostní ovládání důležitější sestavení plug-and-play, nízký odběr proudu a stabilní připojení kolíků. Mezi typické objemové aplikace patří:
Vzhledem k tomu, že aktuátor je součástí širší platformy vodoměrných komponent společnosti Kaiye, mohou kupující, kteří získávají více komponent, upevnit kvalifikaci a logistiku. Pokud váš projekt vyžaduje také bezdrátovou komunikaci na úrovni měřiče, je aktuátor navržen tak, aby fungoval společně s Kaiye'sbezdrátový vodoměrplatforma. Můžete si také prohlédnout celýrozsah akčních členů vodoměrupro příbuzné modely.
Pro B2B nákupčí by „výrobce“ měl znamenat řízení procesu, ne jen obchodní společnost s katalogem. Kaiye provozuje systém kvality ISO 9001, provozuje automatizovanou výrobu sestav pohonů a více než dvě desetiletí vyrábí vodoměrné pohony. Tento bezdrátový pohon těží z této výrobní základny třemi konkrétními způsoby:
Konzistence šarže.Bezdrátové připojení kolíků odstraňuje ruční svařování kabelů, které je jedním z největších zdrojů variací mezi jednotkami v sestavě pohonu. Automatizovaná montáž a řízené rozměry kolíků snižují kolísání kontaktního odporu a doby odezvy.
Vstupní kontrola a závěrečný test.Standardní výroba zahrnuje funkční kontroly odběru proudu, doby odezvy a zdvihu ventilu. Kupující si mohou vyžádat protokol o kontrole a plán odběru vzorků před zadáním objemové objednávky.
Sledovatelnost.Kód modelu, výrobní šarže a záznamy o zkouškách jsou uchovány, takže pokud se objeví problém v terénu, lze postiženou populaci izolovat, spíše než považovat každý aktuátor v projektu za podezřelý. Další informace o výrobní základně a systému kvality společnosti Kaiye naleznete naprofil společnosti a výrobní přehled.
Bezdrátový pohon je k dispozici jako standardní jednotka, ale standardní neznamená pevný. Pro nákupčí OEM a projektů jsou po technické kontrole běžně přizpůsobeny následující položky:
Definice a sekvence pinů.Funkce pinů a pořadí pinů lze sladit s deskou měřiče.
Konektor a pouzdro.Typ zástrčky, orientace a pouzdro ovladače mohou být specifikovány tak, aby odpovídaly vašemu krytu měřiče a montážnímu přípravku.
Redukční poměr.Pokud je velikost vašeho ventilu mimo DN15–DN25 nebo je upínací moment neobvyklý, může být vhodnější alternativní převodový poměr nebo stupeň motoru než standardní konfigurace 2400:1 nebo 3700:1.
Branding a balení.Pro objemové objednávky je k dispozici soukromé značení, neutrální balení a projektové značení.
Typické MOQ a dodací lhůty jsou potvrzeny v nabídce. Standardní dodání je obecně 15–30 dní po potvrzení objednávky a vzorku, v závislosti na množství objednávky a dostupnosti komponent.
Co na tomto pohonu znamená „bez drátu“?
Odkazuje na bezdrátové připojení kolíků: akční člen se zapojuje přímo do základny elektroměru a elektronického modulu přes 2,0 mm 5kolíkové rozhraní, bez nutnosti svařování kabelů. To zjednodušuje montáž a podporuje automatizované výrobní linky.
Pro jaké ráže vodoměrů je bezdrátový pohon vhodný?
Je určen pro chytré vodoměry DN15–DN25. Použijte redukci 2400:1 pro měřiče DN15 a DN20 a redukci 3700:1 pro měřiče DN25.
Jaká je definice pinu?
Standardní 2,0mm 5kolíková definice je: I řídicí signál otevření ventilu, II společný terminál (COM), III řídicí signál zavření ventilu, IV stejnosměrný výkon kladný (+), záporný V stejnosměrný výkon (-). Funkce a sekvence pinů lze přizpůsobit.
Lze přizpůsobit definici pinu, kabel nebo značku?
Ano. Funkce kolíků, pořadí kolíků, typ konektoru a označení soukromým štítkem lze u objemových objednávek specifikovat po technické kontrole.
Jaká je dodací lhůta u běžných objednávek?
Dodací lhůta je obecně 15–30 dní a může být kratší nebo delší v závislosti na modelovém období a množství objednávky.
