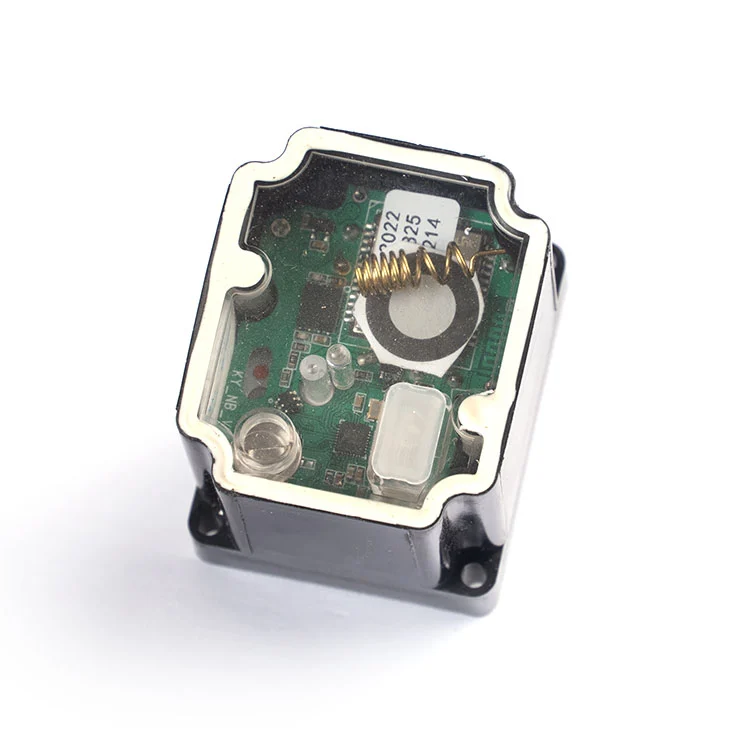

Modulární aktuátor vodoměru 3,6V pro chytré vodoměry DN15–DN25.
3,6V DC · 2,5–5V provozuschopné · duální redukce: 2400:1 pro DN15–DN20, 3700:1 pro DN25 · ≥1,8–2,7 N·m kroutící moment · ≤25 mA provozní proud · 450 mA · proud se zamčeným rotorem 07 · 16 s otevřeným IP07 · 16 s16
4P konektor typu PH se 6 vodiči (4 signály + 2 napájení). Navrženo pro bateriově napájené modulární platformy inteligentních měřičů.
OEM kabel, konektor a přizpůsobení značky. MOQ a dodací lhůta potvrzena v nabídce.Odešlete specifikace platformy měřiče pro odpovídající cenovou nabídku.
Pokud získáváte modulární akční členy pro platformu inteligentních vodoměrů, jsou otázky schválení předvídatelné: odpovídá redukční poměr velikosti ventilu, vydrží krouticí moment na starém ventilu a bude konektor a definice vodiče odpovídat vaší desce měřiče bez přepracování? Tento 3,6V modulární pohon je postaven na těchto třech omezeních.
Kaiye vyrábí vodoměrné pohony od brzkého přijetí inteligentního měření s roční kapacitou pohonů10 milionů sada více než 30 let zkušeností s výrobou hardwaru a regulačních ventilů. Tento modulární pohon je součástí této objemově osvědčené platformy – navržené pro integraci OEM, konzistenci dávek a předvídatelné dodací lhůty.
Níže naleznete výběr ve dvou poměrech, pracovní parametry, zapojení a logiku konektorů, limity nákupu a technické otázky, které si váš technický tým položí před schválením vzorku.
Většina problémů s integrací modulárního pohonu nepochází z motoru. Pocházejí z výběru špatného redukčního poměru pro velikost ventilu, odběru proudu vybíjejícího baterii rychleji, než se očekávalo, nebo definicí konektorů a vodičů, které neodpovídají desce měřiče. Tento pohon přímo řeší tyto tři body selhání.
Níže uvedená tabulka uvádí standardní modulární konfiguraci pohonu. Tam, kde platforma vašeho měřiče pracuje na jiném napětí, křivce točivého momentu nebo konektoru, lze tyto parametry přizpůsobit během kontroly OEM.
| Parametr | Standardní hodnota | Poznámka k nákupu |
|---|---|---|
| Jmenovité napětí | 3,6 V DC | Potvrďte kompatibilitu s baterií měřiče |
| Provozní rozsah napětí | 2,5–5 V DC | Vyšší napětí v rozsahu poskytuje větší točivý moment, ale zkracuje životnost |
| Provozní proud | ≤25 mA | Rozpočet na špičkový proud během pohybu ventilu, nejen v pohotovostním režimu |
| Proud se zablokovaným rotorem | 450 mA | Užitečné pro dimenzování budiče a ochranného obvodu |
| Redukční poměr | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Přizpůsobte redukční poměr velikosti ventilu; nepoužívejte 2400:1 na DN25 |
| Výstupní točivý moment | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Potvrďte podle momentu sedla ventilu a velikosti potrubí |
| Čas otevření/zavření | ≤10 s (2400:1) ≤16 s (3700:1) |
Otevření-zavření nebo uzavření-otevření při jmenovitém napětí |
| Hodnocení voděodolnosti | IP67 | Vhodné pro vlhké, stříkající a venkovní měřiče |
| Konektor | Typ PH, 4P se 6 vodiči | 4 signální vedení + 2 napájecí vodiče; potvrďte definici drátu podle datového listu |
Pokud vaše měřicí deska používá jiný konektor nebo očekává jinou definici vodiče, technický tým společnosti Kaiye může kabeláž zkontrolovat a navrhnout vhodnou konfiguraci, než aby do nekompatibilní desky vnucoval standardní zástrčku.
U modulárních měřicích platforem je pohon pouze tak dobrý, jak dobře pasuje s měřicí deskou, vřetenem ventilu a krytem. Tento pohon používá 4P konektor typu PH se 6 vodiči: 4 signálové vodiče plus 2 napájecí vodiče. Zástrčka je určena k usazení přímo do desky měřiče, nikoli k pevnému zapojení.
Elektrické rozvody.Výkonový pár napájí motorový pohon. Obvod pohonu by měl být dimenzován pro proud zablokovaného rotoru 450 mA, i když je normální provozní proud ≤ 25 mA, protože sedlo ventilu může krátkodobě vyžadovat vyšší proud. Ochrana proti přepólování na desce měřiče se doporučuje, pokud je akční člen vyměnitelný na místě.
Signální vedení.4 signální vedení přenášejí ovládání otevření/zavření a zpětnou vazbu polohy. S tímto obvodem by se mělo zacházet jako s řídicím vstupem, nikoli za napájecí vedení, a měl by zůstat nezávislý na komunikačním modulu, aby porucha komunikace neznemožnila ovládání ventilu.
Definice drátu.Aktuální produktová dokumentace uvádí 6 vodičů, ale definice barev musí být před výrobou potvrzeny podle skutečného datového listu. Kupující by si před schválením vzorku měli vyžádat konečné schéma zapojení a zapojení.
Montážní rozhraní.Pohon je navržen kolem dříku ventilu a montážního vzoru používaného na modulárních tělesech ventilů inteligentních měřičů DN15–DN25. Před uvolněním objemu by kupující měli potvrdit čtverec stonku, rozteč montážních otvorů a orientaci ovladače uvnitř krytu měřiče. Kaiye může dodat vzorek pro kontrolu mechanického lícování před zadáním výrobní zakázky.
Pokud získáváte také pouzdro měřiče nebo kompletní sestavu ventilu, lze pohon zkontrolovat společně splášť vodoměrua těleso ventilu pro snížení nesouladu rozhraní při montáži.
Pohon je umístěn pro modulární platformy inteligentních měřičů, kde je bateriový provoz, nízký odběr proudu a zásuvný konektor důležitější než vysokorychlostní ovládání. Mezi typické objemové aplikace patří:
Vzhledem k tomu, že aktuátor je součástí širší platformy vodoměrných komponent společnosti Kaiye, mohou kupující, kteří získávají více komponent, upevnit kvalifikaci a logistiku. Pokud váš projekt vyžaduje také bezdrátovou komunikaci na úrovni měřiče, je aktuátor navržen tak, aby fungoval společně s Kaiye'sbezdrátový vodoměrplatforma. Můžete si také prohlédnout celýrozsah akčních členů vodoměrupro příbuzné modely.
Pro B2B nákupčí by „výrobce“ měl znamenat řízení procesu, ne jen obchodní společnost s katalogem. Kaiye provozuje systém kvality ISO 9001, provozuje automatizovanou výrobu sestav pohonů a více než dvě desetiletí vyrábí vodoměrné pohony. Tento modulární pohon těží z této výrobní základny třemi konkrétními způsoby:
Konzistence šarže.Ozubená kola jsou obrobena na kontrolované rozměry. Automatizovaná montáž snižuje odchylky mezi jednotlivými jednotkami v záběru ozubených kol, výstupním krouticím momentu a době odezvy – což je kritické, když instalujete tisíce pohonů v rámci projektu.
Vstupní kontrola a závěrečný test.Standardní výroba zahrnuje funkční kontroly odběru proudu, doby odezvy a zdvihu ventilu. Kupující si mohou vyžádat protokol o kontrole a plán odběru vzorků před zadáním objemové objednávky.
Sledovatelnost.Kód modelu, výrobní šarže a záznamy o zkouškách jsou uchovány, takže pokud se objeví problém v terénu, lze postiženou populaci izolovat, spíše než považovat každý aktuátor v projektu za podezřelý. Další informace o výrobní základně a systému kvality společnosti Kaiye naleznete naprofil společnosti a výrobní přehled.
Modulární pohon je k dispozici jako standardní jednotka, ale standardní neznamená pevný. Pro nákupčí OEM a projektů jsou po technické kontrole běžně přizpůsobeny následující položky:
Kabel a konektor.Délku kabelu, průřez vodiče, kód barvy a typ konektoru lze specifikovat tak, aby odpovídaly krytu měřiče a montážnímu přípravku.
Definice vodičů a logika ovládání.Mapování signálu otevření/zavření a polarita napájení mohou být sladěny s vaší deskou měřiče.
Redukční poměr.Pokud je velikost vašeho ventilu mimo DN15–DN25 nebo je upínací moment neobvyklý, může být vhodnější alternativní převodový poměr nebo stupeň motoru než standardní konfigurace 2400:1 nebo 3700:1.
Branding a balení.Pro objemové objednávky je k dispozici soukromé značení, neutrální balení a projektové značení.
Typické MOQ a dodací lhůty jsou potvrzeny v nabídce. Standardní dodání je obecně 15–30 dní po potvrzení objednávky a vzorku, v závislosti na množství objednávky a dostupnosti komponent.
Pro jaké specifikace inteligentního vodoměru je modulární pohon vhodný?
Pohon je určen pro inteligentní vodoměry DN15–DN25. Použijte redukci 2400:1 pro měřiče DN15 a DN20 a redukci 3700:1 pro DN25, což odpovídá požadavkům na ovládání ventilů každého kalibru.
Jaká je výhoda nízkého provozního proudu (≤25 mA)?
Nízký provozní proud snižuje spotřebu energie u měřičů napájených z baterie, prodlužuje cykly výměny baterie a snižuje teplo a hluk během provozu.
Jaká je konfigurace konektoru a zapojení?
Pohon používá 4P konektor typu PH se 6 vodiči: 4 signální vedení plus 2 napájecí vodiče. Před objednáním si ověřte přesnou definici barvy drátu oproti skutečnému technickému listu produktu.
Lze kabel, konektor nebo značku přizpůsobit?
Ano. U objemových objednávek lze specifikovat délku kabelu, průřez drátu, kód barvy, typ konektoru a označení privátním štítkem.
Jaká je dodací lhůta u běžných objednávek?
Dodací lhůta je obecně 15–30 dní a může být kratší nebo delší v závislosti na modelovém období a množství objednávky.
