Pokud získáváte bateriové pohony ventilů pro chytré vodoměry, klíčové otázky jsou vždy stejné: udrží točivý moment na starých ventilech, jak dlouho poběží na sadě suchých článků měřiče a bude zapojení odpovídat vaší desce měřiče bez předělání? Tento 3,6V pohon je postaven na těchto třech omezeních.
Kaiye vyrábí vodoměrné pohony od brzkého přijetí inteligentního měření s roční kapacitou pohonů10 milionů sada více než 30 let zkušeností s výrobou hardwaru a regulačních ventilů. Tento aktuátor se suchým článkem je součástí této objemově ověřené platformy – navržené pro integraci OEM, konzistenci šarží a předvídatelné dodací lhůty.
Níže naleznete skutečné pracovní parametry, logiku zapojení, limity nákupu a technické otázky, které si váš technický tým položí před schválením vzorku.
Většina poruch ventilu měřiče na baterie nepochází z motoru. Jsou způsobeny nedostatečným kroutícím momentem na starých ventilech, odběrem proudu, který vybíjí baterii rychleji, než se očekávalo, nebo kabeláží, která neodpovídá desce měřiče. Tento pohon přímo řeší tyto tři body selhání.
Dimenzovaný na ≥1,8 N·m prostřednictvím redukce s kovovým ozubením 1500:1 a je dimenzován pro vodoměrné ventily s malým průměrem. Kovová ozubená kola jsou obrobená, nesintrovaná, což zachovává točivý moment při dlouhém cyklování a snižuje riziko vytržení zubů při zablokování.
Provozní proud je ≤ 25 mA při jmenovitém 3,6 V, s proudem zablokovaného rotoru 550 mA. Nízký provozní proud je to, co umožňuje pohonu běžet ze standardní sady suchých článků bez nadměrného vybíjení baterie, zatímco číslo uzamčeného rotoru říká vašemu obvodu řidiče, co lze očekávat během sezení ventilu.

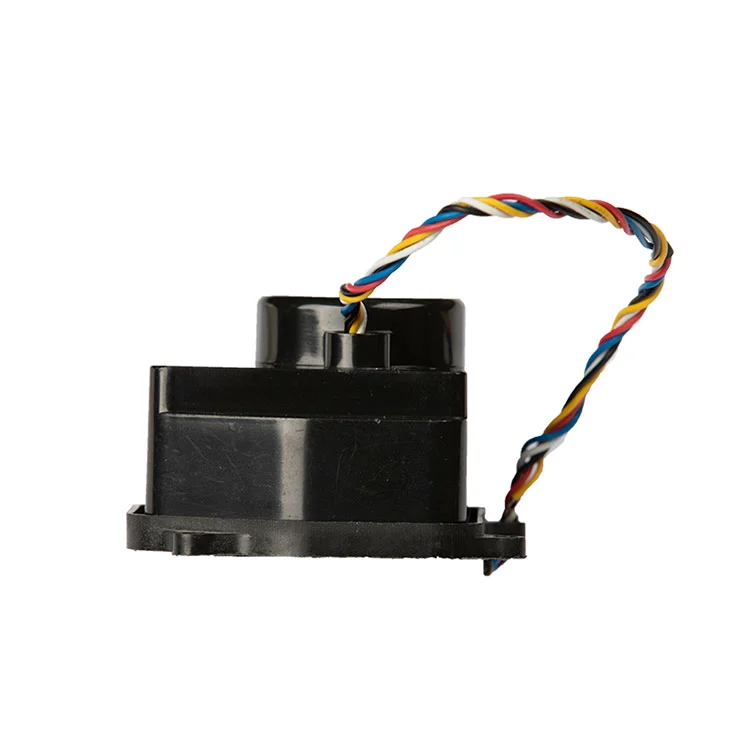

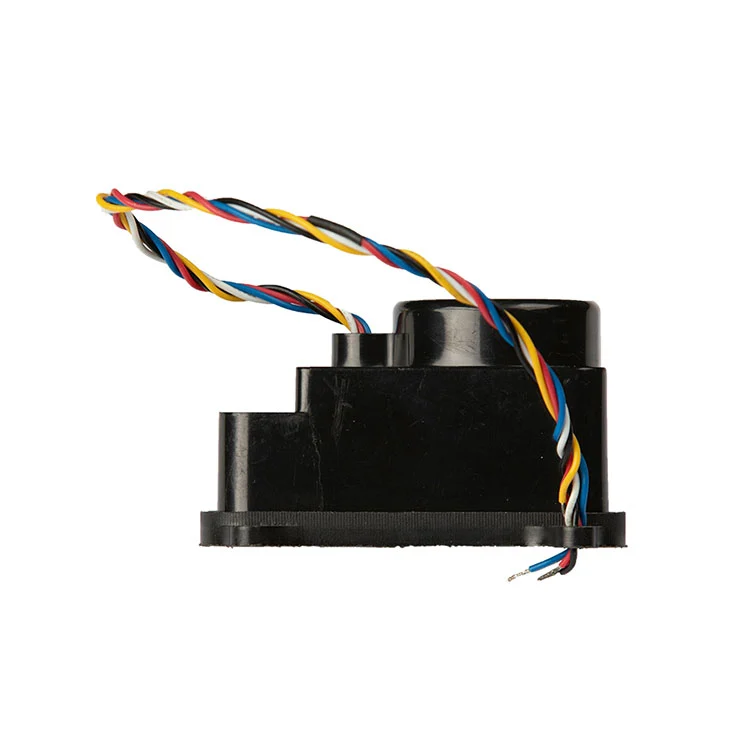

Červený negativ, černý pozitiv, modrý otevřený, bílý COM, žlutý zavřít. Schéma zapojení odděluje napájení od řídicích signálů otevření/zavření, takže akční člen může být řízen stávající řídicí logikou desky měřiče bez přidání samostatné desky relé.
Pohon je určen pro obytné, podzemní a neelektrifikované scénáře instalace, kde je nepraktické vést 220V síť nebo vyhrazené napájecí kabely. Podporuje stabilní ovládání ventilů a zpětnou vazbu signálu bez místní energetické infrastruktury.
Níže uvedená tabulka uvádí standardní konfiguraci pohonu se suchým článkem. Pokud vaše platforma měřiče pracuje na jiném napětí, křivce točivého momentu nebo konvenci zapojení, lze tyto parametry upravit během kontroly OEM.
| Parametr | Standardní hodnota | Poznámka k nákupu |
|---|---|---|
| Jmenovité napětí | 3,6 V DC | Potvrďte kompatibilitu s balíčkem suchých článků měřiče |
| Provozní rozsah napětí | 2,5–5 V DC | Vyšší napětí v rozsahu poskytuje větší točivý moment, ale zkracuje životnost |
| Provozní proud | ≤25 mA | Rozpočet na špičkový proud během pohybu ventilu, nejen v pohotovostním režimu |
| Proud se zablokovaným rotorem | 550 mA | Užitečné pro dimenzování budiče a ochranného obvodu |
| Výstupní točivý moment | ≥1,8 N·m | Měřeno při jmenovitém napětí; potvrďte proti momentu sedla ventilu |
| Redukční poměr | 1500:1 | Sladěno s plošinou ventilů s malým průměrem vodoměru |
| Doba odezvy ventilu | ≤8 s | Otevření-zavření nebo uzavření-otevření při jmenovitém napětí |
| Elektroinstalace | Červený negativ, černý pozitiv, modrý otevřený, bílý COM, žlutý zavřít | Délku kabelu, konektor a barvu drátu lze přizpůsobit |
Pokud vaše deska měřiče dodává jinou polaritu řídicího signálu nebo používá jiný konektor, technický tým společnosti Kaiye může zkontrolovat kabeláž a navrhnout vhodnou konfiguraci, než aby vnucoval standardní kabeláž do nekompatibilní platformy měřiče.

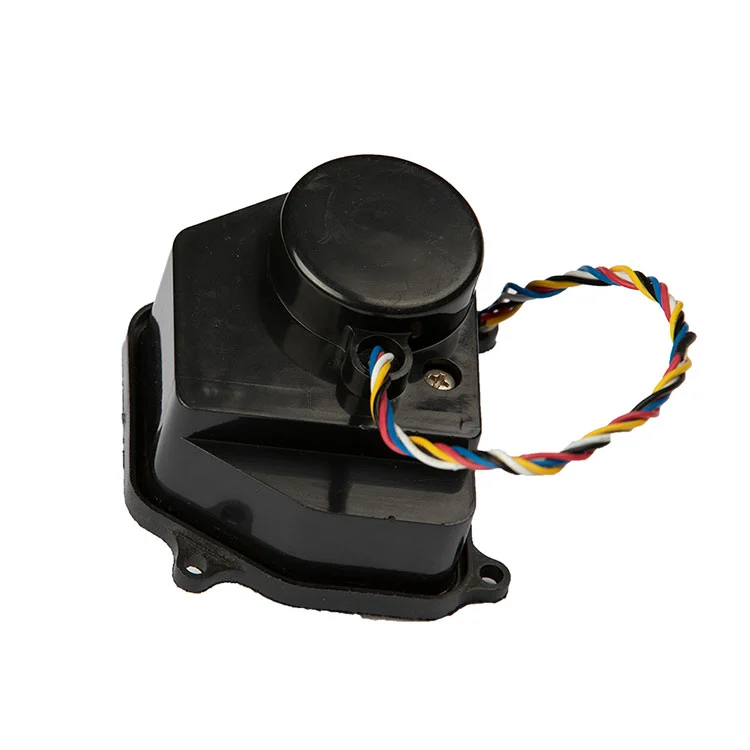

Pro zákazníky OEM je pohon pouze tak dobrý, jak dobře pasuje s pouzdrem měřiče, vřetenem ventilu a řídicí deskou. Tento akční člen se suchým článkem používá kompaktní obrys určený pro prostorově omezené skříně inteligentních měřičů se schématem zapojení, které odděluje napájení od řídicích signálů otevření/zavření.
Elektrické rozvody.Červená je negativní, černá je pozitivní. Obvod pohonu by měl být dimenzován pro proud zablokovaného rotoru 550 mA, i když je normální provozní proud ≤ 25 mA, protože sedlo ventilu může krátkodobě vyžadovat vyšší proud. Ochrana proti přepólování na desce měřiče se doporučuje, pokud je akční člen vyměnitelný na místě.
Ovládací kabeláž.Modrá je otevřená, bílá je COM, žlutá je zavřená. S tímto obvodem by se mělo zacházet jako s řídicím vstupem, nikoli za napájecí vedení, a měl by zůstat nezávislý na komunikačním modulu, aby porucha komunikace neznemožnila ovládání ventilu.

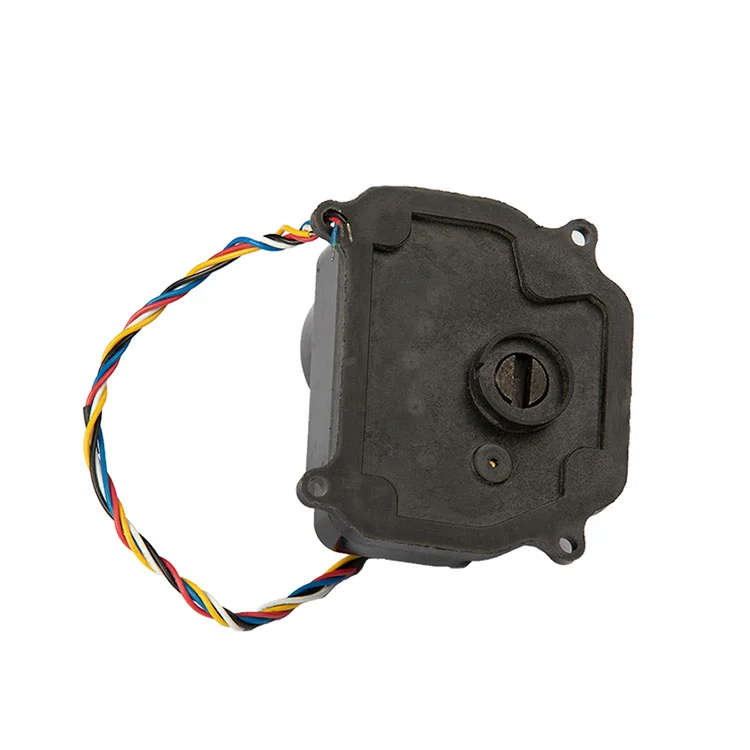

Montážní rozhraní.Pohon je navržen kolem dříku ventilu a montážního vzoru používaného na tělech ventilů inteligentních měřičů s malým průměrem. Před uvolněním objemu by kupující měli potvrdit čtverec stonku, rozteč montážních otvorů a orientaci ovladače uvnitř krytu měřiče. Kaiye může dodat vzorek pro kontrolu mechanického lícování před zadáním výrobní zakázky.
Pokud získáváte také pouzdro měřiče nebo kompletní sestavu ventilu, lze pohon zkontrolovat společně splášť vodoměrua těleso ventilu pro snížení nesouladu rozhraní při montáži.
Pohon je umístěn pro ovládání ventilů s malým průměrem, kde je bateriový provoz a nízký odběr proudu důležitější než vysokorychlostní ovládání. Mezi typické objemové aplikace patří:
Vzdálené otevírání/zavírání pro kontrolu fakturace, správu nedoplatků a reakci na úniky v bytových domech a obytných účtech spravovaných službami.
Podzemní a venkovní instalace elektroměrů, kde je 220V síť nebo vyhrazené napájecí kabely nepraktické a akční člen běží ze sady suchých článků elektroměru.
Dávková instalace při renovaci starých komunit, vodním hospodářství kampusů a dílčích měřeních v průmyslových zónách, kde jsou pohony pořizovány ve čtyř- nebo pětimístném množství.
Dodávka pohonu výrobcům vodoměrů a prodejnám automatizace ventilů, které integrují pohon do svého vlastního měřiče nebo ventilového produktu před odesláním do společnosti.
Vzhledem k tomu, že aktuátor je součástí širší platformy vodoměrných komponent společnosti Kaiye, mohou kupující, kteří získávají více komponent, upevnit kvalifikaci a logistiku. Pokud váš projekt vyžaduje také bezdrátovou komunikaci na úrovni měřiče, je aktuátor navržen tak, aby fungoval společně s Kaiye'sbezdrátový vodoměrplatforma.
Pro B2B nákupčí by „výrobce“ měl znamenat řízení procesu, ne jen obchodní společnost s katalogem. Kaiye provozuje systém kvality ISO 9001, provozuje automatizovanou výrobu sestav pohonů a více než dvě desetiletí vyrábí vodoměrné pohony. Tento pohon se suchými články těží z této výrobní základny třemi konkrétními způsoby:
Konzistence šarže.Kovová ozubená kola jsou obráběna na kontrolované rozměry. Automatizovaná montáž snižuje odchylky mezi jednotlivými jednotkami v záběru ozubených kol, výstupním krouticím momentu a době odezvy – což je kritické, když instalujete tisíce pohonů v rámci projektu.
Vstupní kontrola a závěrečný test.Standardní výroba zahrnuje funkční kontroly odběru proudu, doby odezvy a zdvihu ventilu. Kupující si mohou vyžádat protokol o kontrole a plán odběru vzorků před zadáním objemové objednávky.
Sledovatelnost.Kód modelu, výrobní šarže a záznamy o zkouškách jsou uchovány, takže pokud se objeví problém v terénu, lze postiženou populaci izolovat, spíše než považovat každý aktuátor v projektu za podezřelý. Další informace o výrobní základně a systému kvality společnosti Kaiye naleznete naprofil společnosti a výrobní přehled.
Pohon se suchým článkem je k dispozici jako standardní jednotka, ale standardní neznamená pevný. Pro nákupčí OEM a projektů jsou po technické kontrole běžně přizpůsobeny následující položky:
Kabel a konektor.Délku kabelu, průřez vodiče, kód barvy a typ konektoru lze specifikovat tak, aby odpovídaly krytu měřiče a montážnímu přípravku.
Logika ovládání.Polaritu signálu otevření/zavření a konfiguraci COM lze sladit s deskou měřiče.
Točivý moment a převodový poměr.Pro ventily s vyšším momentem sedla nebo jinou geometrií vřetene může být vhodnější alternativní převodový poměr nebo stupeň motoru než standardní konfigurace 1500:1.
Branding a balení.Pro objemové objednávky je k dispozici soukromé značení, neutrální balení a projektové značení.
Typické MOQ pro standardní konfiguraci začíná na 500 kusech; přizpůsobený kabel, konektor nebo značka mohou vyžadovat vyšší MOQ a krok schválení vzorku. Dodací lhůta pro standardní jednotky je obecně 15–25 pracovních dnů po potvrzení objednávky a vzorku. Konečné MOQ a dodací lhůta jsou potvrzeny v nabídce.
Jaké je minimální množství objednávky?
Standardní konfigurace začíná na 500 kusech. Přizpůsobený kabel, konektor nebo značka mohou vyžadovat vyšší MOQ a krok schválení vzorku.
Lze aktuátor přizpůsobit pro různé délky vodičů nebo konektorů?
Ano. Délku kabelu, průřez vodiče, kód barvy a typ konektoru lze specifikovat tak, aby odpovídaly krytu měřiče a montážnímu přípravku.
Jaká je dodací lhůta?
Standardní jednotky jsou obecně 15–25 pracovních dnů po potvrzení objednávky a vzorku, v závislosti na množství objednávky a dostupnosti komponent.
Je akční člen kompatibilní s inteligentními elektroměry napájenými suchými články 3,6V?
Ano. Pohon je určen pro 3,6V DC bateriové systémy se suchými články s rozsahem provozního napětí 2,5–5V. Během technické kontroly ověřte řídicí logiku desky měřiče a zatížení ventilu.
