Ovladač kulového ventilu vodoměru

Co skutečně řeší pohon kulového ventilu pro kupující

Většina poruch kulového ventilu chytrého měřiče nepochází z motoru. Jsou způsobeny nedostatečným tahem na starých ventilech, odběrem proudu, který vybíjí baterii rychleji, než se očekávalo, nebo kabeláží, která neodpovídá desce měřiče. Tento pohon přímo řeší tyto tři body selhání.

• Tah s hlavou pro staré kulové kohouty.Pohon je dimenzován na >15 kg prostřednictvím redukce převodu 1000:1 a je dimenzován pro vodoměrné kulové kohouty s malým průměrem. Během technické kontroly ověřte utahovací moment ventilu.
• Nízký odběr proudu u bateriových elektroměrů.Provozní proud je ≤ 25 mA při jmenovitém 3,6 V, s proudem zablokovaného rotoru 450 mA. Nízký provozní proud umožňuje pohonu běžet ze sady suchých článků bez nadměrného vypouštění, zatímco obrázek uzamčeného rotoru říká vašemu obvodu ovladače, co lze očekávat během sezení ventilu.

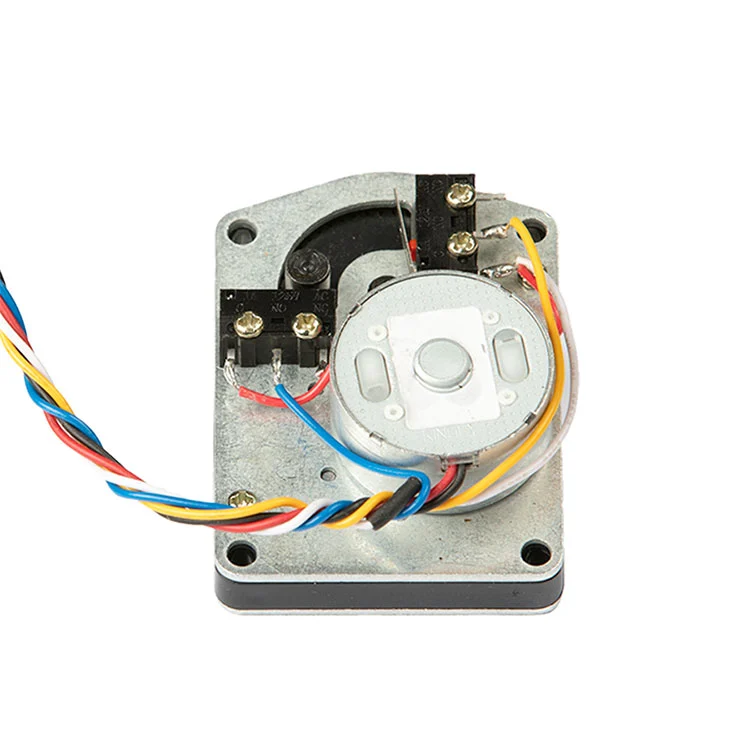

• Pětivodičové ovládání přizpůsobené deskám elektroměrů.Červený pozitiv, černý negativ, modrý otevřený, bílý COM, žlutý zavřít. Schéma zapojení odděluje napájení od řídicích signálů otevření/zavření, takže akční člen může být řízen stávající řídicí logikou desky měřiče.
• Určeno pro neelektrifikované vodoměrné jímky.Pohon je určen pro obytné, podzemní a neelektrifikované scénáře instalace, kde je nepraktické vést 220V síť nebo vyhrazené napájecí kabely.

Technické specifikace Kupující by si měli před objednávkou ověřit

Níže uvedená tabulka uvádí standardní konfiguraci pohonu kulového ventilu. Pokud vaše platforma měřiče pracuje na jiném napětí, křivce tahu nebo konvenci zapojení, lze tyto parametry upravit během kontroly OEM.

Pokud vaše deska měřiče dodává jinou polaritu řídicího signálu nebo používá jiný konektor, technický tým společnosti Kaiye může zkontrolovat kabeláž a navrhnout vhodnou konfiguraci, než aby vnucoval standardní kabeláž do nekompatibilní platformy měřiče.

Integrace, zapojení a montáž: Na co se technici ptají jako první

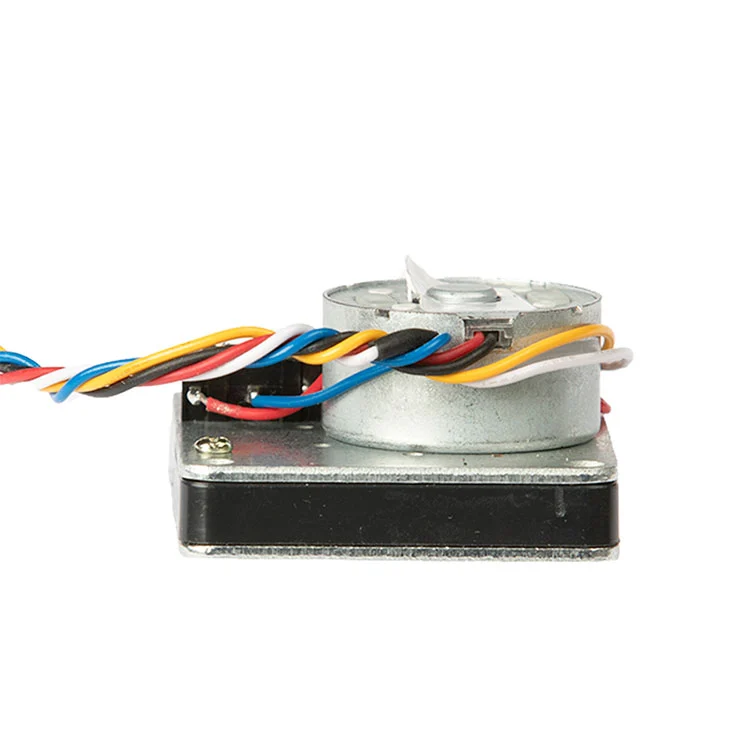

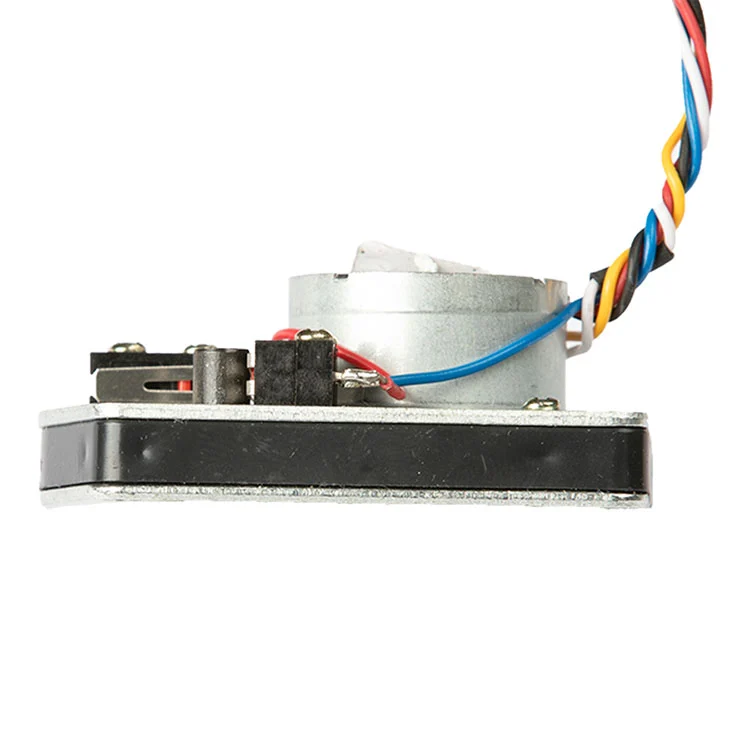

Pro kupující OEM je pohon pouze tak dobrý, jak dobře pasuje s pouzdrem měřiče, vřetenem kulového ventilu a řídicí deskou. Tento pohon využívá kompaktní obrys určený pro prostorově omezené skříně inteligentních elektroměrů se schématem zapojení, které odděluje napájení od řídicích signálů otevření/zavření.

Elektrické rozvody.Červená je pozitivní, černá je negativní. Obvod pohonu by měl být dimenzován pro proud zablokovaného rotoru 450 mA, i když je normální provozní proud ≤ 25 mA, protože sedlo ventilu může krátkodobě vyžadovat vyšší proud. Ochrana proti přepólování na desce měřiče se doporučuje, pokud je akční člen vyměnitelný na místě.

Ovládací kabeláž.Modrá je otevřená, bílá je COM, žlutá je zavřená. S tímto obvodem by se mělo zacházet jako s řídicím vstupem, nikoli za napájecí vedení, a měl by zůstat nezávislý na komunikačním modulu, aby porucha komunikace neznemožnila ovládání ventilu.

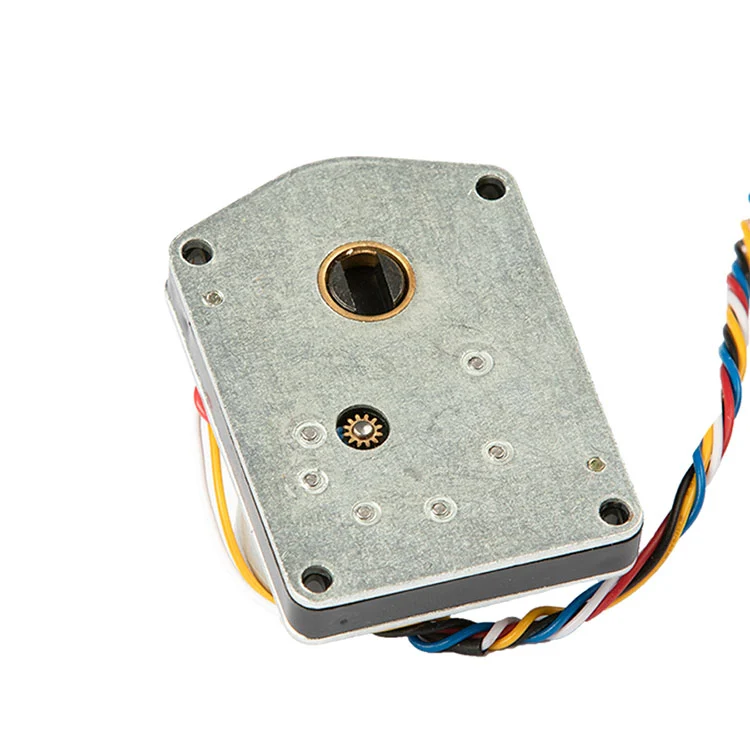

Montážní rozhraní.Pohon je navržen kolem dříku kulového ventilu a montážního vzoru používaného na tělech ventilů inteligentních měřidel s malým průměrem. Před uvolněním objemu by kupující měli potvrdit čtverec stonku, rozteč montážních otvorů a orientaci ovladače uvnitř krytu měřiče. Kaiye může dodat vzorek pro kontrolu mechanického lícování před zadáním výrobní zakázky.

Pokud získáváte také pouzdro měřiče nebo kompletní sestavu ventilu, lze pohon zkontrolovat společně splášť vodoměrua těleso ventilu pro snížení nesouladu rozhraní při montáži.

Kde se používá pohon kulového ventilu: Aplikace vhodná pro objemové projekty

Pohon je umístěn pro ovládání kulových ventilů s malým průměrem, kde je provoz na baterie a nízký odběr proudu důležitější než vysokorychlostní ovládání. Mezi typické objemové aplikace patří:

Vzhledem k tomu, že aktuátor je součástí širší platformy vodoměrných komponent společnosti Kaiye, mohou kupující, kteří získávají více komponent, upevnit kvalifikaci a logistiku. Pokud váš projekt vyžaduje také bezdrátovou komunikaci na úrovni měřiče, je aktuátor navržen tak, aby fungoval společně s Kaiye'sbezdrátový vodoměrplatforma. Můžete si také prohlédnout celýrozsah akčních členů vodoměrupro příbuzné modely.

Kvalita, konzistence a co zde vlastně znamená „výrobce“.

Pro B2B nákupčí by „výrobce“ měl znamenat řízení procesu, ne jen obchodní společnost s katalogem. Kaiye provozuje systém kvality ISO 9001, provozuje automatizovanou výrobu sestav pohonů a více než dvě desetiletí vyrábí vodoměrné pohony. Tento pohon kulového ventilu těží z této výrobní základny třemi konkrétními způsoby:

Konzistence šarže.Ozubená kola jsou obrobena na kontrolované rozměry. Automatizovaná montáž snižuje odchylky mezi jednotlivými jednotkami v záběru ozubených kol, tahovém výkonu a době odezvy – což je kritické, když instalujete tisíce pohonů v rámci projektu.

Vstupní kontrola a závěrečný test.Standardní výroba zahrnuje funkční kontroly odběru proudu, doby odezvy a zdvihu ventilu. Kupující si mohou vyžádat protokol o kontrole a plán odběru vzorků před zadáním objemové objednávky.

Sledovatelnost.Kód modelu, výrobní šarže a záznamy o zkouškách jsou uchovány, takže pokud se objeví problém v terénu, lze postiženou populaci izolovat, spíše než považovat každý aktuátor v projektu za podezřelý. Další informace o výrobní základně a systému kvality společnosti Kaiye naleznete naprofil společnosti a výrobní přehled.

Přizpůsobení OEM a podmínky nákupu

Pohon kulového ventilu je k dispozici jako standardní jednotka, ale standardní neznamená pevný. Pro nákupčí OEM a projektů jsou po technické kontrole běžně přizpůsobeny následující položky:

Kabel a konektor.Délku kabelu, průřez vodiče, kód barvy a typ konektoru lze specifikovat tak, aby odpovídaly krytu měřiče a montážnímu přípravku.

Logika ovládání.Polaritu signálu otevření/zavření a konfiguraci COM lze sladit s deskou měřiče.

Tah a převodový poměr.Pro ventily s vyšším tahem v sedle nebo jinou geometrií vřetene může být vhodnější alternativní převodový poměr nebo stupeň motoru než standardní konfigurace 1000:1.

Branding a balení.Pro objemové objednávky je k dispozici soukromé značení, neutrální balení a projektové značení.

Typické MOQ a dodací lhůty jsou potvrzeny v nabídce. Standardní dodání je obecně 15–30 dní po potvrzení objednávky a vzorku, v závislosti na množství objednávky a dostupnosti komponent.

Časté dotazy k zadávání zakázek

Jste výrobce?
Ano. Kaiye má vlastní továrnu s více než 30 lety výrobních zkušeností.

Můžete zabalit tento produkt s našimi požadavky?
Ano. Přizpůsobené balení a označování jsou vítány pro objemové objednávky.

Jaká je dodací lhůta u běžných objednávek?
Dodací lhůta je obecně 15–30 dní a může být kratší nebo delší v závislosti na modelovém období a množství objednávky.

Jaká je definice zapojení?
Červená je pozitivní, černá je negativní, modrá je otevřená, bílá je COM a žlutá je blízko.

Jaké je hodnocení vodotěsnosti?
Standardní konfigurace nespecifikuje hodnocení IP. Potvrďte požadovanou úroveň IP pomocí techniky pro venkovní nebo ponořené instalace.

Je kompatibilní s chytrými vodoměry s 3,6V suchou baterií?
Ano. Pohon je určen pro systémy 3,6V DC s rozsahem provozního napětí 2,5–5V. Během technické kontroly ověřte logiku ovládání desky měřiče a zatížení ventilu.
